Konfigurace modulu
Pro fyzický výstupní modul není nutná žádná konfigurace. Všechny konfigurovatelné charakteristiky modulu jsou prováděny pomocí nástrojů na Engineering Workstation (EWS) a stávají se součástí aplikace nebo souboru System.INI, který je načten do procesoru TMR. Procesor TMR automaticky konfiguruje výstupní modul po stažení aplikací a během přepínání mezi aktivním/pohotovostním režimem.
Whatsapp/mobilní telefon
Specifikace

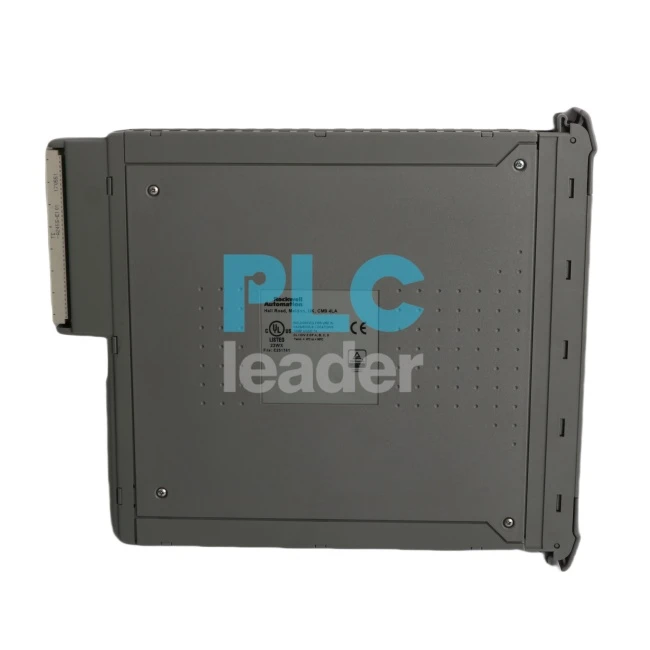

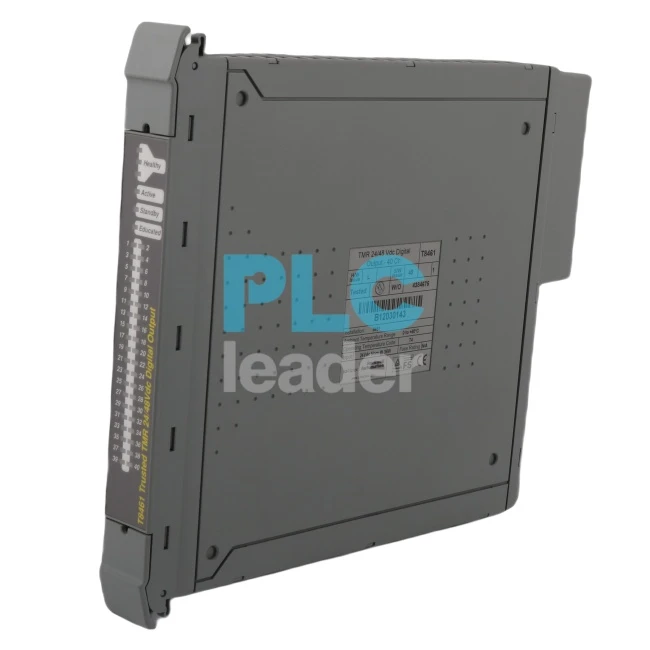

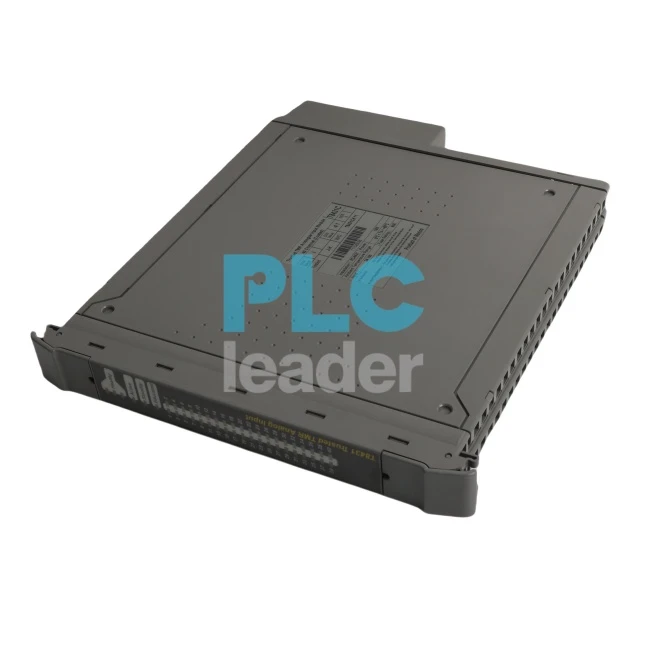

Model:T8451C
Výrobce: ICS Triplex
Typ: Trusted CCoat TMR 24V 40-Kanálový digitální výstupní modul (DO)
Napětí: 24V DC
Kanály: 40
Architektura: Triple Modular Redundancy (TMR)
Typ výstupu: Digitální výstup (DO)
Kompatibilita: Trusted System
Ochrana životního prostředí: Conformal Coat (CCoat)

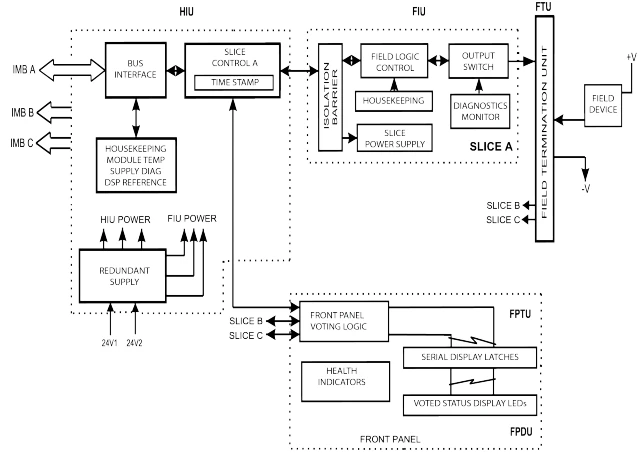

TheT8451CDigitální výstupní modul je speciálně navržen pro systémy vyžadující vysokou úroveň bezpečnosti a dostupnosti. Používá konformní povlak (CCoat) k ochraně proti nepříznivým podmínkám prostředí, jako je vlhkost, prach a korozivní prostředí. Architektura TMR zahrnuje tři samostatné procesní prvky, které spolupracují, což zajišťuje, že i když jedna komponenta selže, systém funguje bez přerušení.
Bezpečnostní prvky
Thet8451cDefinice I/O komplexního vybavení zahrnuje osm I/O desek, číselně označených číslem racku:
V prvním racku (DO Board) jsou dva OEM parametry. Tyto parametry OEM definují polohu primárního modulu; deklarování šasi modulu a umístění slotu. Není potřeba definovat polohu sekundárního modulu v IEC 61131 TOOLSET. Tam, kde může být požadováno, aby se systémy spouštěly s moduly v sekundární pozici jako aktivní modul, například primární modul není nainstalován při spuštění aplikace, pozice sekundárního modulu by měla být deklarována v definici modulu Správce konfigurace systému.
Napětí je střední hodnota převzatá z triplikovaného modulu. Úroveň napětí je hlášena jako celé číslo, přičemž jednotky jsou 1/500V. To lze použít přímo, škálovat aritmeticky nebo škálovat pomocí převodních tabulek IEC 61131 TOOLSET. Chcete-li aritmeticky škálovat hodnotu, jednoduše vydělte vrácené „celé číslo“ číslem 500, abyste vrátili napětí buď jako REAL nebo INTEGER podle potřeby. Konverzní tabulky IEC 61131 TOOLSET lze použít k převodu hodnoty na technické jednotky, v tomto případě napětí. Rozsah plného rozsahu pro tento číselný formát je dekadický ±64, což odpovídá fyzickému rozsahu –32000 až +32000. Deska CI vrací proud smyčky pole na výstupu.
